解析卧式拉力试验机的测控原理及启动前的准备工作

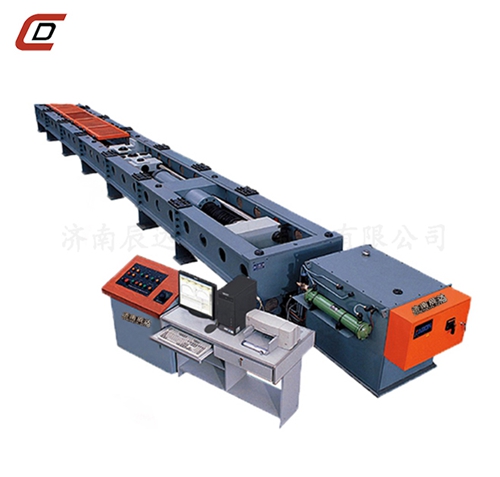

卧式拉力试验机通常采用机架整体钢板焊接框架结构，主要适用于钢丝绳、导线、吊钩、链条等柔韧件的拉伸强度试验。该设备采用计算机屏幕显示试验力及试验曲线，按照试验方法的要求自动处理试验数据。下面要为大家介绍的是卧式拉力试验机的测控原理及启动前的准备工作。

一、卧式拉力试验机的测控原理

1)上位机：采用品牌P4计算机，用VB、VC语言编制程序。界面为虚拟画面，直观、操作方便。数据处理功能强大，可以绘制实时曲线，软件可以设置极限报警及停机保护等功能，以保护主机免受损坏。控制系统软件采用中文Windows 98平台，应用当前zui为流行的Microsoft Visual C++设计，运行速度快，界面美观，操作简单;可满足不同材料的试验方法，若有特殊要求，软件可再编辑(二次开发)。

2)下位机：伺服控制器。

3)卧式拉力试验机主控模板

采用80C196为主CPU:80C196为16位单片机，其运行速度快、运行功能强大，此模板主要完成。对其他模板进行操作，数字PID运行及控制，数据采集向上位机传送数据，接受上位机指令并执行命令。

4)负荷放大器模板

采用交流放大技术，可以免除温度漂移带来的测量误差，放大器可以自动调零，自动标定、自动换挡。放大器做常时试验时，精度高、低漂移、低噪声。

5)卧式拉力试验机伺服系统及接口单元

驱动单元采用zui新PID伺服系统，该系统控制精良、稳定性高、运行平稳可靠、响应快、噪音低，并具有过载、等齐全的保护功能。度18位A/D转换器，确保测示值在全范围内的精度优于±1%。

测量元件采用高精度负荷传感器，可克服由于液压缸与活塞之间的摩擦而引起的摩擦力。而采用压力传感器则无法克服。微机控制电液伺服卧式拉力试验机采用联想或DELL计算机进行数据处理、实时控制，测量精度高、控制准确、配置灵活、互换性强、检修便捷等特点。

二、卧式拉力试验机的启动前准备工作

1、检查各部位有无异常，紧固螺钉(帽)不得有松动。制动器应正常可靠。

2、卧式拉力试验机不能卷压超出卷板机机械性能规定范围的工件。

3、必须在工件放平稳，位正后才能开车运转操作，并应明确信号，指定一人指挥。

4、严格按板材厚度调整卷板机卷筒距离，不得超负荷作业。

5、卧式拉力试验机不够整圆的工件时，建议把滚卷到钢板末端时，要预留一定余量，以防工件掉下伤人。

6、检查联轴器护罩或皮带罩是否得到可靠的固定。

了解了卧式拉力试验机的测控原理及启动前的准备工作之后，操作人员在使用试验机的时候一定要按照说明书的流程规范使用。否则很容易造成机器故障及人员伤害等险情。如果您还有其他疑问，欢迎来电咨询，本公司技术人员将为您一一解答。
