一种用于卧式拉力机球头自动找正机构

一种用于卧式拉力机球头自动找正机构，包括移动横梁，在移动横梁上设有内螺纹孔，在移动横梁一侧设有传感器，传感器中间设有一内螺纹，四周设有若干个通孔，用若干个固定螺栓通过通孔把传感器固定在移动横梁上，在靠近传感器的一侧设有一球座，所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套，所述球座上设有一圆弧形凹槽，一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内，球头一侧设有油缸，球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上;通过圆弧形凹槽将球头卡装在球座上，通过紧定螺栓进一步加固整体结构，具有承载负荷较高、精确度高、稳定性强的优点。

一种用于卧式拉力机球头自动找正机构，其特征在于：包括移动横梁，在移动横梁上设有内螺纹孔，在移动横梁一侧设有传感器，传感器中间设有一内螺纹，四周设有若干个通孔，用若干个固定螺栓通过通孔把传感器固定在移动横梁上，在靠近传感器的一侧设有一球座，所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套，所述球座上设有一圆弧形凹槽，一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内，球头一侧设有油缸，球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上。

根据权利要求1所述的一种用于卧式拉力机球头自动找正机构，其特征在于：在连接套内侧设有内螺纹，球座上设有外螺纹，先把连接套上的内螺纹和球座上的外螺纹旋合在一起，连接套外侧设有内螺纹孔，通过紧定螺栓把连接套和球座旋紧。

根据权利要求1所述的一种用于卧式拉力机球头自动找正机构，其特征在于：在球座、连接套和球头上分别设有若干个加固安装孔。

背景技术

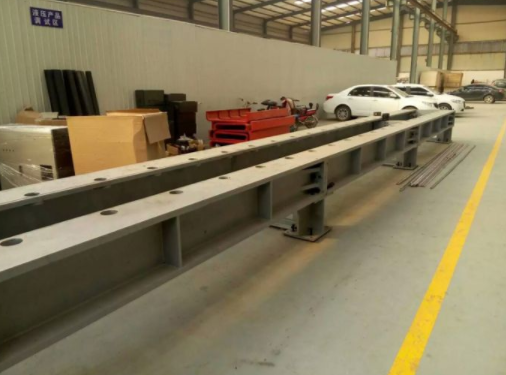

随着社会的发展、科技的进步，试验机得到了广泛的应用，同时当前技术环境下对试验机的功能要求越来越多，卧式拉力试验机是一种专用试验机，由于现有的卧式拉力试验机上不带有自动找正机构，当进行的实验次数过多时，实验数值和真实值的偏差会比较大，影响操作人员对实验结果的判断和分析。

实用新型内容

本实用新型为了弥补现有技术的不足，提供了一种用于卧式拉力机球头自动找正机构，结构设计合理，将球座卡装在移动横梁上，球座内卡装有球头，在球座外套设有连接套，进一步加固球座和球头的结构，使球头在实现自动找正功能的同时而不从球座上脱落，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：

一种用于卧式拉力机球头自动找正机构,包括移动横梁，在移动横梁上设有内螺纹孔，在移动横梁一侧设有传感器，传感器中间设有一内螺纹，四周设有若干个通孔，用若干个固定螺栓通过通孔把传感器固定在移动横梁上，在靠近传感器的一侧设有一球座，所述球座通过球座上的外螺纹与传感器中间的内螺纹配合安装;在球座外侧活动安装一连接套，所述球座上设有一圆弧形凹槽，一与圆弧形凹槽相配合的球头卡装在球座的圆弧形凹槽内，球头一侧设有油缸，球头通过球头上的外螺纹和油缸上内螺纹配合安装在油缸上。

在连接套内侧设有内螺纹，球座上设有外螺纹，先把连接套上的内螺纹和球座上的外螺纹旋合在一起，连接套外侧设有内螺纹孔，通过紧定螺栓把连接套和球座旋紧。

在球座、连接套和球头上分别设有若干个加固安装孔。

本实用新型采用上述结构，通过球座上的外螺纹和连接套上的内螺纹相配合对结构进行加固，通过圆弧形凹槽将球头卡装在球座上，通过紧定螺栓进一步加固整体结构，具有承载负荷较高、精确度高、稳定性强的优点。
