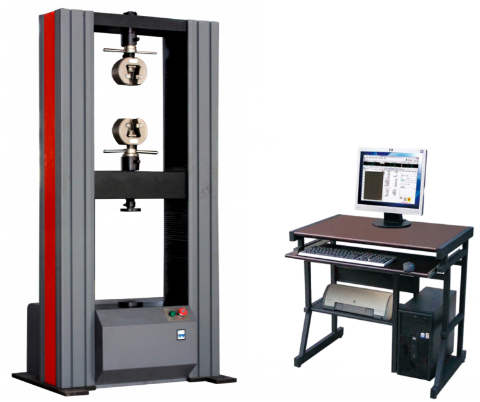

液压万能试验机传感器的标定

以量程为50kN的传感器为例，其他量程的传感器的标定操作雷同。

一、1、档(量程)的标定：

①、选择档(量程)：

②、示值清零：应在力传感器不受力的状态下清零。

③、选择个标定点10.000kN：用鼠标点击该行即可。(标定点应按从小到大的顺序选择进行标定)

对传感器施力，用标准测力计测量当前传感器受力的大小;

当标准测力计显示当前传感器受力的大小为10.000kN时，立即点击标定按钮。

④、选择第二个标定点：用鼠标点击该行即可。

对传感器施力，当标准测力计显示当前传感器受力的大小为20.000kN时，立即点击标定按钮。

⑤、依次点选标定点30、40、50，按以上步骤将该量程(档位)标定完毕。

2、第二档(25kN量程)的标定：

①、选择第二档(25kN量程)：

②、示值清零：

③、各标定点的标定方法同档标定的介绍。

3、其他档位(量程)的标定：

方法同档。

二、引伸计的标定

以型号为25/50的引伸计为例：该引伸计的量程为25mm，标距为50mm。

其他量程的引伸计的标定操作雷同。

1、档(量程)的标定：

①、选择档(量程)：

②、示值清零：应在引伸计刀口(夹头)距离为标距时清零。

可用引伸计标距仪(或卡尺)固定两个刀口的位置。

③、选择个标定点25.0mm：用鼠标点击该行即可。(应按从小到大的顺序选择标定点进行标定)

将刀口间的距离加大25mm，即调整为75mm;

④、依次点选其它标定点，按以上步骤将该量程(档位)标定完毕。

2、其他档位(量程)的标定：

标定方法同档(25mm量程)的标定。

三、位移的标定：

1、方式1：

编码器脉冲：将相应脉冲参数乘以4后填入即可。

编码器旋转一圈相当于：如果编码器固定在丝杠上，编码器旋转一圈相当于丝杠推动压盘(或横梁)移动了相当于丝杠丝距的位移量，此处填入丝距即可。

2、方式2：

如果方式1不能正常完成标定，可采用本方式：

①、将位移清零。

②、移动压盘(或横梁)，使移动一定距离，用卡尺(或其它测量工具)测量压盘(或横梁)实际的移动距离。例如实际测量为100mm，而软件却显示105mm;将相应值填入后点“应用“按钮即完成标定。

以上介绍的就是液压万能试验机传感器的标定了，希望对大家有所帮助呦~
