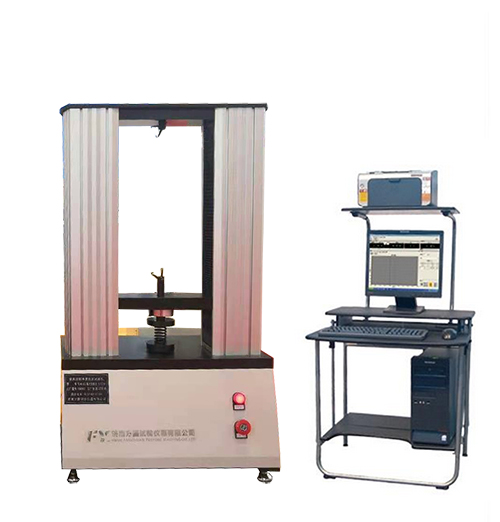

本拉压弹簧试验机依据 JB/T7796-2005《拉压弹簧试验机技术条件》 规定的技术要求制成。该弹簧试验机主要用于测试各种螺旋弹簧及弹性 元件的强度，即在一定的变形量(或高度)下测试弹簧的试验力或在一定 的试验力下测定弹簧的高度或变形量。

主机部分：采用门式结构，主机框架通过力学有限元分析，框架的刚度和强度得 到充分保证。传动系统采用零间隙滚珠丝杠副，保证了试验结果的准确性和耐久 性，主机框架应用四根导向立柱导向，保证了框架的刚性; 液晶显示部分：我们选择了大液晶屏幕，汉字显示; 数据处理部分：微电脑集成采集卡，自动采集、处理数据，客户可以随时采集保 存数据，随时查询数据，并可以通过微型打印机打印出试验结果。

技术参数和技术指标

序号 检验项目 技术要求

1 zui大试验力(N) 1000

2 试验力zui小分辨率(N) 0.01

3 量程 0-100%

4 位移zui小分辨率(mm) 0.01

5 零点相对误差 ±0.1%

6 试验力示值相对误差 ±1.0%

7 试验力示值重复性相对误差 1.0%

8 位移示值误差(微米) ≤±(50+0.15l)

9 拉伸试验zui大距离(mm) ≥300

10 压缩试验两压盘间的zui大距离(mm) ≥300

11 拉伸与压缩试验zui大行程(mm) ≥300mm

12 压盘直径(mm)  120mm

13 上、下压盘平行度误差(mm) ≤0.05mm

www.shijinyiqi.com 0531-83157169

14 上、下压盘偏移量误差(mm) ≤1.0mm

15 速度范围 0.01-500mm/min

16 试验力示值重复性相对误差 ≤1.0%

17 试验力零点相对误差 ≤±0.1%F N

18 变形示值误差 ≤±(50+0.15l) m 注:l 为测定的 任意位置压盘间距离(mm)

19 试验机电器设备质量、 装配质量、外观质量 应符合 GB/T2611-92 《试验机通用技术要求》

20 供电电源 AC 220V±10% 50Hz

21 保护功能 程序、机械双重保护

22 噪音 50dB(A)

23 装配、电气、外观 符合国家标准 GB/T 2611
